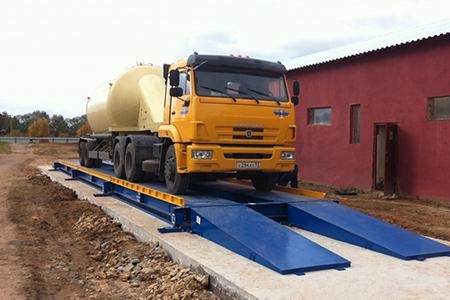

Автомобильные электронные бесфундаментные весы ВСА-Р40000-9.3 для полного заезда, Вессервис
Автомобильные весы ВСА-Р40000-9.3 предназначены для взвешивания автотранспорта путем полного заезда на платформу. Подходят для взвешивания любых автомобилей, цистерн, прицепов, полуприцепов, автопоездов, перевозящих грузы любого типа.
Весоизмерительная платформа собирается из модулей трёх типоразмеров (длиной от 3 до 6 м). В комплект входит программное обеспечение для автоматизированного учёта грузов. В дополнение к основному комплекту можно подобрать опции, которые позволят приспособить весы к требованиям конкретного покупателя. Гарантия 3 года с момента ввода в эксплуатацию.
Весы серии ВСА выпускаются с НПВ от 20 до 100 тонн, с платформой длиной от 6 до 26,3 метров:
НПВ, т | Индекс платформы | 6 | 9 | 12 | 15 | 18 | 21 | 24 | 27 |
Длина платформы, м | 6 | 8,9 | 11,8 | 14,7 | 17,6 | 20,5 | 23,4 | 26,3 | |
20 | + | + | |||||||
40 | + | + | + | + | + | ||||
60 | + | + | + | + | + | + | |||
80 | + | + | + | + | + | + | |||
100 | + | + | + | + | + | + |
Основные технические характеристики | ||
Класс точности по ГОСТ OIML R 76-1-2011 | средний (III) | |
Тип индикации | светодиодный | |
Источник питания | встроенный аккумулятор или сеть 220 В/50 Гц | |
Потребляемая мощность, ВА, не более | 5 | |
Степень защиты | Датчики | IP68 |
Терминал | IP67 | |
Диапазон рабочих температур, °C | Датчики | -30...+40 |
Терминал | -10...+40 | |
Материал | Датчики | Легированная сталь |
Терминал (корпус) | Нержавеющая сталь | |
Платформа | Конструкционная сталь | |
Ширина весов, м | УК-1 | 3,8 |
УК-2 | 3,8 | |
УК-3 | 3,35 | |
Ширина грузоприёмной платформы, м | 3 | |
Ширина колеи грузоприёмной платформы, м | 0,87-2,89 | |
Высота весов, м | 0,52 | |
Высота грузоприёмной платформы, м | 0,4 | |
Длина стандартного пандуса, м | 3 | |
Длина удлинённого пандуса, м | 4,1 |
Модель весов | НПВ, т | Дискретность, кг | Допустимая нагрузка, т | Количество датчиков | Длина весов, м | Масса весов, кг | ||||
На ось | На модуль | Без пандусов | С пандусами | УК-1 | УК-2 | УК-3 | ||||
ВСА-Р20000М-6 | 20 | 10 | 10 | 20 | 4 на 10 т | 6 | 12 | 3900 | 2800 | 2340 |
ВСА-Р40000М-6 | 40 | 20 | 13,5 | 27 | 4 на 15 т | 6 | 12 | 3900 | 2800 | 2340 |
ВСА-Р40000М-9 | 40 | 20 | 13,5 | 27 | 6 на 15 т | 8,9 | 14,9 | 5260 | 4150 | 3560 |
ВСА-Р40000М-12 | 40 | 20 | 13,5 | 27 | 6 на 15 т | 11,8 | 17,8 | 6180 | 5080 | 4430 |
ВСА-Р40000М-15 | 40 | 20 | 13,5 | 27 | 8 на 15 т | 14,7 | 20,7 | 7540 | 6430 | 5650 |
ВСА-Р40000М-18 | 40 | 20 | 13,5 | 27 | 8 на 15 т | 17,6 | 23,6 | 8380 | 7280 | 6750 |
ВСА-Р60000М-12 | 60 | 20 | 20 | 40 | 6 на 20 т | 11,8 | 17,8 | 6770 | 5660 | 5010 |
ВСА-Р60000М-15 | 60 | 20 | 20 | 40 | 8 на 20 т | 14,7 | 20,7 | 7890 | 6780 | 6260 |
ВСА-Р60000М-18 | 60 | 20 | 20 | 40 | 8 на 20 т | 17,6 | 23,6 | 9320 | 8210 | 7760 |
ВСА-Р60000М-21 | 60 | 20 | 20 | 40 | 10 на 20 т | 20,5 | 26,5 | 10770 | 9660 | 8700 |
ВСА-Р60000М-24 | 60 | 20 | 20 | 40 | 10 на 20 т | 23,4 | 29,4 | 11870 | 10760 | 10020 |
ВСА-Р60000М-27 | 60 | 20 | 20 | 40 | 12 на 20 т | 26,3 | 32,3 | 13300 | 12200 | 11360 |
ВСА-Р80000М-12 | 80 | 50 | 26 | 52 | 6 на 30 т | 11,8 | 17,8 | 7010 | 5910 | 5260 |
ВСА-Р80000М-15 | 80 | 50 | 26 | 52 | 8 на 30 т | 14,7 | 20,7 | 8550 | 7440 | 6910 |
ВСА-Р80000М-18 | 80 | 50 | 26 | 52 | 8 на 30 т | 17,6 | 23,6 | 9670 | 8570 | 7990 |
ВСА-Р80000М-21 | 80 | 50 | 26 | 52 | 10 на 30 т | 20,5 | 26,5 | 11200 | 10100 | 9410 |
ВСА-Р80000М-24 | 80 | 50 | 26 | 52 | 10 на 30 т | 23,4 | 29,4 | 12320 | 11220 | 10480 |
ВСА-Р80000М-27 | 80 | 50 | 26 | 52 | 12 на 30 т | 26,3 | 32,3 | 14350 | 13240 | 12200 |
ВСА-Р100000М-15 | 100 | 50 | 33 | 66 | 8 на 30 т | 14,7 | 20,7 | 9310 | 8210 | 7600 |
ВСА-Р100000М-18 | 100 | 50 | 33 | 66 | 8 на 30 т | 17,6 | 23,6 | 10140 | 9040 | 8200 |
ВСА-Р100000М-21 | 100 | 50 | 33 | 66 | 10 на 30 т | 20,5 | 26,5 | 12530 | 11420 | 10730 |
ВСА-Р100000М-24 | 100 | 50 | 33 | 66 | 10 на 30 т | 23,4 | 29,4 | 13930 | 12830 | 12090 |
ВСА-Р100000М-27 | 100 | 50 | 33 | 66 | 12 на 30 т | 26,3 | 32,3 | 15520 | 14430 | 13590 |
* УК - установочный комплект.
Конструкция и варианты грузоприёмных платформ автомобильных весов ВСА
В конструкции весов используется принцип модульной сборки. Грузоприемная платформа составляется из модулей длиной 6 м, 5,8 м и 3 м, которые крепятся друг к другу. К грузоприемной платформе присоединяется весовой терминал. Платформа устанавливается на закладные опоры или раму-основание, а также может дополняться пандусами. Длину весов необходимо выбирать, исходя из максимальной длины автомобилей, плюс запас 1 м. Монтаж производится на твердое дорожное покрытие (асфальт или бетон) или на железобетонные плиты, которые размещают на песчано-гравийной подушке. Рекомендуемые размеры плит: 4х1 м под опоры, 2,5х1,5 м под пандус.
В стандартную комплектацию автомобильных весов ВСА входят:
- Грузоприёмная платформа.
- Электронные составляющие: весовой терминал, комплект датчиков, кабель.
- Боковое ограждение (для защиты от случайного съезда с платформы).
- Сборочный крепеж.
- Диск с программным обеспечением.
- Установочный комплект (УК), в зависимости от способа установки бывает трёх видов:
- УК-1 (рама-основание, 4 металлических пандуса, крепеж);
- УК-2 (рама-основание, крепеж);
- УК-3 (закладные детали, крепеж). - Паспорт, руководство по эксплуатации.
Автомобильные весы серии ВСА предусматривают 8 способов установки:
Вид установки | Способ установки весов | Особенности |
УК-1: Рама-основание, 4 металлических пандуса, крепёж. С металлическими пандусами без фундамента. | На бетонные плиты | - Монтаж весов в течение 1 дня - Подготовка площадки требует минимальных затрат - Лёгкий демонтаж и перестановка весов - Невысокая стоимость обслуживания - Не требуется строительство навеса и ливневой канализации |
На твёрдое асфальтовое или бетонное дорожное покрытие* | ||
УК-2: Рама-основание, крепёж. Без металлических пандусов (пандусы изготавливаются силами заказчика). | На бетонные плиты с бетонными пандусами | - Быстрая установка (по сравнению с УК-3) |
На твёрдое дорожное покрытие* (асфальт или бетон) с бетонными пандусами | ||
На бетонный фундамент | ||
В фундаментный приямок на раму-основание. Ограждение крепится на внутренней части платформы вдоль колеи** | ||
УК-3: Комплект закладных деталей, крепёж. Фундаментные автомобильные весы. Пандусы изготавливаются силами заказчика. | На бетонный фундамент на закладные опоры | - Низкая цена конструкции - Повышенная устойчивость весов за счёт наличия фундамента - Контроль погрешности можно проводить реже по сравнению с другими способами установки |
В фундаментный приямок на закладные опоры. Ограждение крепится на внутренней части платформы вдоль колеи** | ||
* При установке на асфальт, необходимо приобрести подкладные листы ** При установке в приямок, рекомендуется оснащать весы серединным настилом и датчиками из нержавеющей стали, если нет навеса. При установке на раму, необходимо проверить фундамент на наличие грунтовых вод. |
Электронные составляющие автомобильных весов ВСА
Терминал НВТ-1Н
- Интерфейс RS-232 для передачи на ПК.
- Работа на удалении до 50 м от платформы (кабель 15 м в комплекте).
- Встроенный аккумулятор (зарядка от сети 220В).
- Корпус из нержавеющей стали (IP67).
- Суммирование результатов взвешивания.
- Режим высокого разрешения (дополнительный разряд индикации).
- Тарирование.
- Индикация состояния заряда аккумулятора.
Тензометрические датчики ACT
- Колонного типа.
- Класс точности: C3.
- Разрешающая способность: 10000.
- Напряжение питания: от 10 до 12 В.
- Рабочий коэффициент передачи: 2 мВ/В.
- Уровень пылевлагозащиты IP68.
- Датчики допускают перегрузку до 150% от НПВ.
Программное обеспечение для весов серии ВСА
В комплект поставки весов ВСУ входит программное обеспечение APM v 1.1 для автоматизации учёта грузов. Программа вносит в базу результаты взвешивания и дает возможность распечатать квитанцию, в которой указывается регистрационный номер и марка автомобиля, масса автомобиля, характер груза и т. д. Программа предназначена для работы с весами, подключенными к терминалу НВТ-1Н, НВТ-3, НВТ-5.
Опции к автомобильным весам ВСА
Выносной индикатор НВИ
Предназначен для работы с терминалом НВТ-Н1 и дублирует его показания. Удобен при работе на значительном удалении от весов.
Модификация | НВИ-3 | НВИ-5 | НВИ-8 |
Высота знаков индикации, мм | 82 | 130 | 200 |
Габаритные размеры, мм | 430×180×50 | 780×400×58 | 900×320×78 |
Тип светодиодов | сегментные | ||
Условия эксплуатации: -диапазон рабочих температур, °C -относительная влажность, %, | от -10 до +40 до 90 | ||
Напряжение питания | 187-242 В/50Гц | ||
Входное подключение | RS-232 (только TXD) |
Аналоговое исполнение
- Аналоговые датчики HBM C16AC3
- Аналоговые датчики Kelly ZSFY-ASS
Цифровое исполнение
- Цифровой терминал НВТ-1C для с цифровых и аналоговых датчиков*
- Цифровые датчики Kelly ZSFY-D**
- Влагостойкие цифровые датчики Kelly ZSFY-DSS**
- Цифровая соединительная коробка JBD-4 (6, 8)
- Коллектор цифровой АПЦ - устройство для оцифровки от аналоговых датчиков
*Цифровые весы ВСА поставляются в одноинтервальном исполнении.
**Комплект датчиков включает в себя узлы встройки.
Конструктивные опции
- Серединный настил
- Подкладные листы под опоры весов (раму-основание)
- Удлинённые пандусы
